PE给水燃气管生产线设备

作者:足球推荐最好的一个平台     发布时间:2019-12-23 11:41:36     浏览次数 :1052


 青岛金塑塑料机械制造有限公司自行研制开发的HDPE/MDPE 供水管及燃气管生产线其结构独特,自动化程度高,操作方便、连续生产稳定可靠等特点。该生产线生产的管道具有适度的刚性、强度、又具有良好的柔性、耐蠕变性、耐环境应力开裂性和良好的热熔接性能,已成为城市燃气输送管道和室外给水管的首选产品。

      该系列生产线主要包括 单螺杆挤出机、管材模具、真空定径水箱、喷淋冷却水箱、牵引机、切割机和 翻转台。

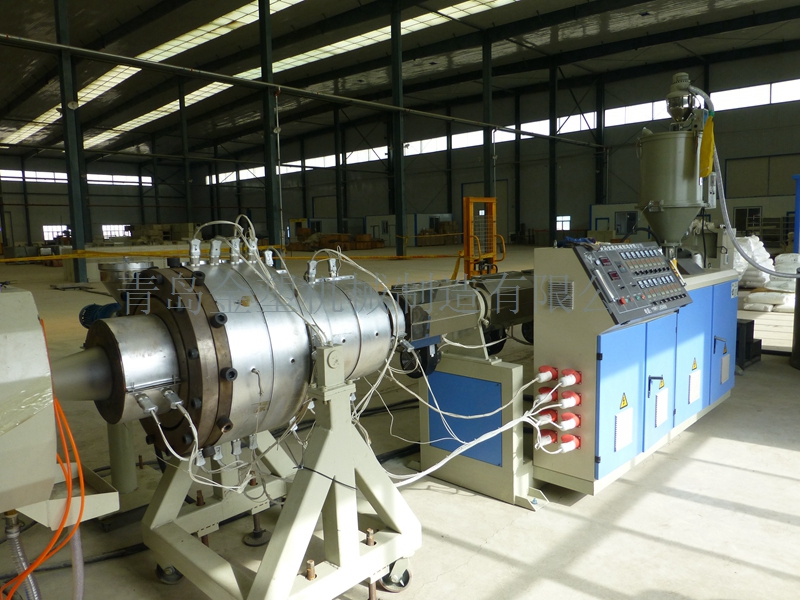

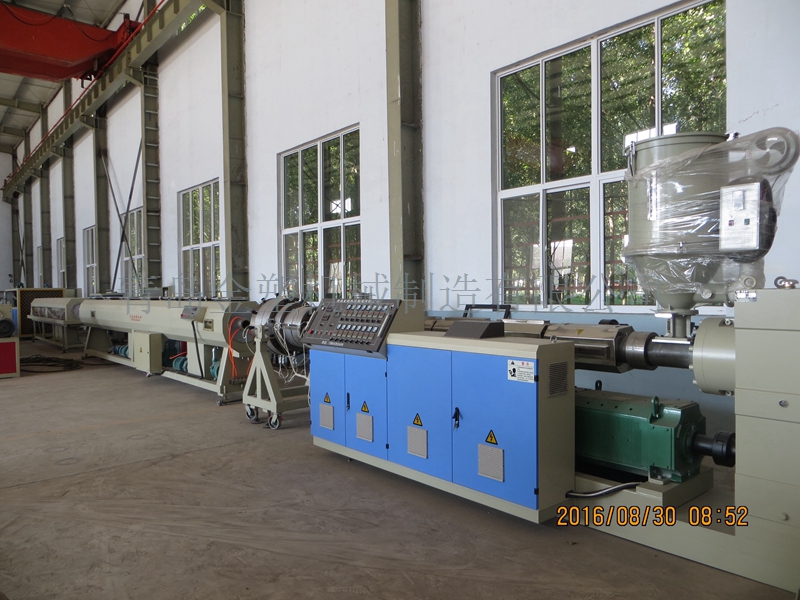

      挤出机: 采用高速高效单螺杆挤出机,螺杆采用带屏障和混炼头的综合混炼元件,机筒采用新型开糟机筒,配备了低噪音风机,陶瓷加热圈,高速硬齿面减速箱,全自动真空上料塑化和混炼效果好,保证高速和高性能的挤出。

      标识线: 管材标识线是由一台30单螺杆挤出机通过复合模具挤出的。

      挤出模具: 模具材质为优质40Cr,选用国际上最先进的螺旋式或蓝式模头技术,挤出稳定可靠,采用水膜润滑和水环式冷却,以适应PE物料的要求,确保高速生产厚壁管时直径和圆度的稳定。

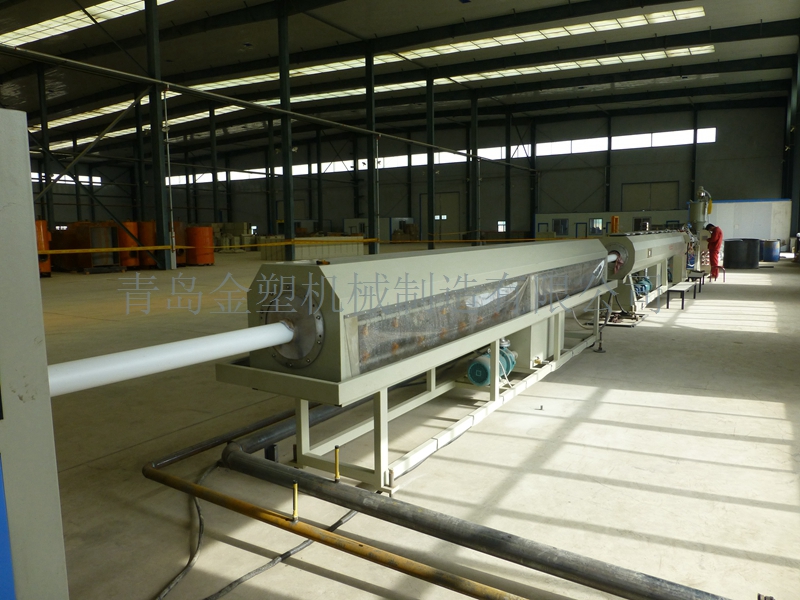

      真空定径水箱: 桶身采用高硬度优质不锈钢板,先进的水循环、高压冷却系统,真空度调节装置和精确的水温水位自动控制系统。精确的锡青铜定径套具有管材冷却速度快,定型快等特点。上下左右可实现三维调整 可根据生产管材的规格和速度,提供不同长度和数量的冷却配置。

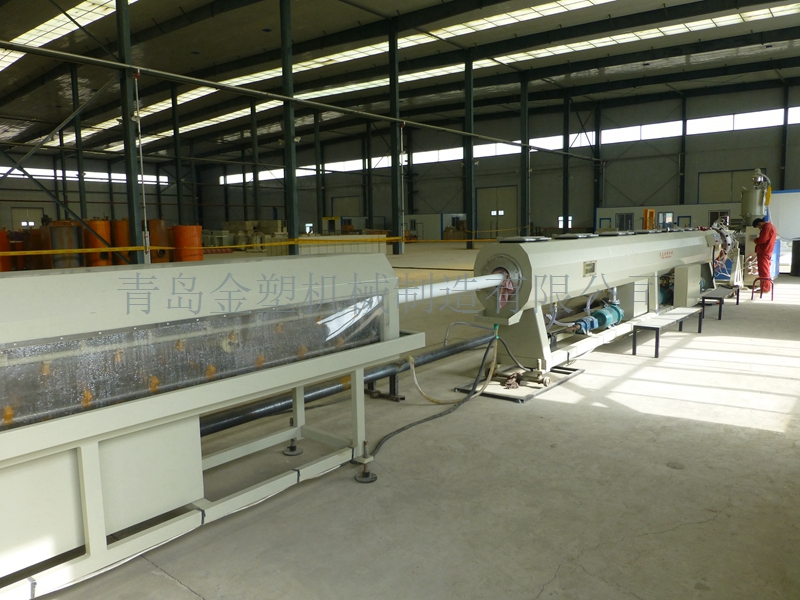

      喷淋冷却水箱: 槽体为不锈钢制作,外罩透明软质PVC 门帘。不锈钢浮球水位调节,电控水温调节。喷嘴材质为工程塑料ABS。机架上下可调,罩内设有托轮机构。

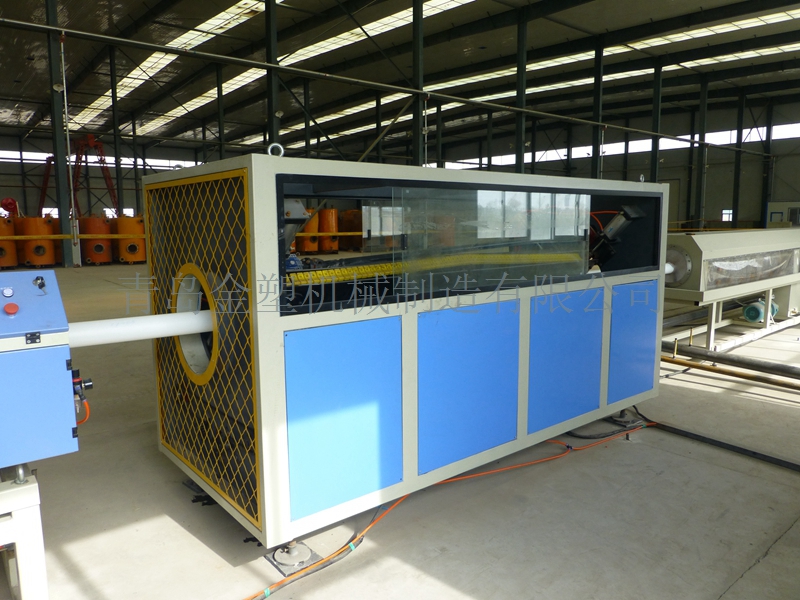

      牵引机: 根据管径及管壁厚度的不同分别配备双履带,三爪,四爪,五爪及六爪等牵引机。本机采用变频调速方式。各牵引架采用链条分动,确保各牵引速度一致,气动与机械联合夹紧,轴承采用带座调心结构,能有效减小安装误差。

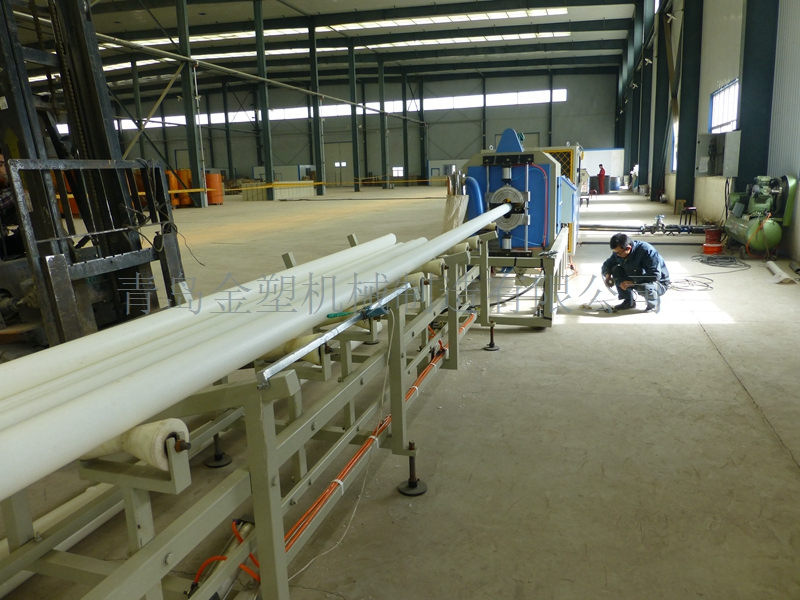

      切割机: 无屑自动切割锯,切割断面光滑平整,采用变频调速同步驱动,精度高,噪声低。 大口径管材采用全自动行星切割机 ,与生产线同步,锯片位置与切割深度的可灵活调节,确保了切割锯的可靠性。

      生产线控制系统: 可选用德国西门子PLC 控制系统,智能化控制。普通控制采用西门子电气件,日本欧姆龙温控表,控制简捷易操作。

主要技术参数:

型号/参数

管材范围(mm)

挤出机型号

生产速度(m/min)

最大产量(kg/h)

SRQG-63

Ø20-Ø63mm

SJ-65×30

1.5-12

120

SRQG-110

Ø20-Ø110mm

SJ-90×30

   2-12

220

SRQG-160

Ø63-Ø160mm

SJ-90×30

   1.3-6

300

SRQG-250

Ø75-Ø250mm

SJ-90×33

   0.7-4

400

SRQG-315

Ø110-Ø315mm

SJ-90×33

0.5-3.5

400

SRQG-400

Ø160-Ø400mm

SJ-120×30

0.3-2.4

550

SRQG-500

Ø200-Ø500mm

SJ-120×30

0.3-1.9

700

SRQG-630

Ø315-Ø630mm

SJ-120×33

0.2-0.7

800

SRQG-800

Ø400-Ø800mm

SJ-120×33

0.1-0.6

1100

SRQG-1200

Ø630-Ø1200mm

SJ-150×33

0.05-0.5

1300
